ホースエンド アクセサリー

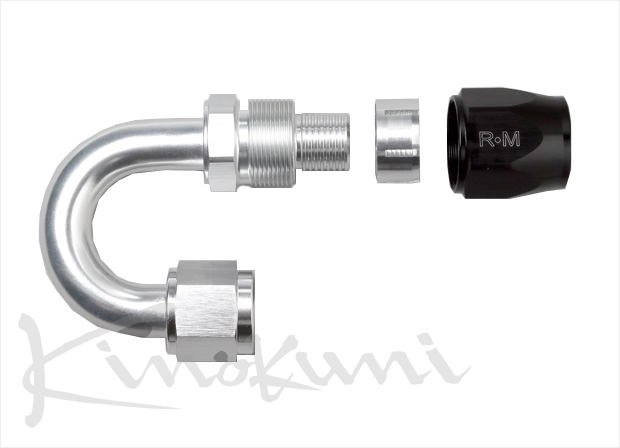

ケブラーメッシュホース用ホースエンド 180度ベントチューブ
AN8

  • 価格(税別) :¥3,600
    価格(税込) :¥3,960

    • 商品をカートへ入れる

同じカテゴリの製品を見るもっと見る




製品詳細

ラン・マックス ホースエンド⇔テフロン・ケブラーホース組み付け手順

  • 組み付け手順1

    まず最初に切断する箇所に特性で有る切れにくく、先端がささくれ易い為、クリアラップテープを巻き付け、さらにその上から粘着テープを巻きクリアラップテープを固定します。

  • 組み付け手順2

    次に専用カッターを使い、ケブラー テフロンホースを切断します。

  • 組み付け手順3

    次に切れ残った場合、専用ハサミを使いささくれた部分をカットして下さい。その際、表面のケブラー部分はインナーのテフロン部分より飛び出さないようにきれいにカットして下さい。

  • 組み付け手順4

    次に先程①で、巻き付けたテープ類をす~っと引き出します。

  • 組み付け手順5

    次にホース外側へ先にソケット部を入れ、次にオリーブ部の順番に通して行きます。通す順番及び向きは写真を参照して下さい。
    ささくれて入れにくい場合ラップテープのみを先端に巻き付け入れ込んで下さい。

  • 組み付け手順6

    次にホースの内側にナット/ニップル部を奥まで差し込みます。

  • 組み付け手順7

    次に先程通したソケット部、オリーブ部をホースの先端まで移動させ、ナット/ニップル部を組み付けし、手で固くなるまで締め込みます。
    その際ネジ部にはアッセンブリールーブを塗布して下さい。

  • 組み付け手順8

    次にニップル部分をバイスで固定します。その場合、キズやスベリ防止の為、バイスジョーの使用をおすすめします。

  • 組み付け手順9

    次に本締めですが、上記同様ホースエンドレンチ又は、モンキーレンチを使用しての締め付けをおすすめします。
    最後に、終わってみて工程も少なく簡単に組み付け出来たと思いませんか!?
